RosettaCNC 手轮 A - 安装和维护手册
尊敬的客户，
感谢您购买本产品。本文件涵盖了所有安装和附件使用的必要信息。
如需帮助？
你们可以在 www.RosettaCNC.com 的网站论坛里留言，或者发邮件到 support@rosettacnc.com, 我们RosettaCNC的开发团队会以最快速度回复你们。
本手册作者保留一切权利，本手册所有内容在未受作者授权的情况下不得被复制再版用于一切产业活动。RosettaCNC 主板A 不确保因机器原有故障或出 于特殊目的使用本手册时产生的损坏。本手册信息将可能在以后升级更新，并在更新后提示。RosettaCNC Motion®对手册中所出现的错误不负责任。RosettaCNC Motion®是已注册的商标。本段描述内容以上段意大利语原文为最终参照。
信息
 |
||||
| 文件: | MIMROSETTACNC手轮* | |||
|---|---|---|---|---|
| 描述： | 安装和维护手册 | |||
| 链接： | http://wiki.rosettacnc.com/doku.php/hardware:rosettacncboard:mimrosettacnchandwheela | |||
| 文件 | 硬件 | 描述 | 备注 | 日期 |
| 01 | 01 | / | 2017年6月8日 | |
Indice
1. 简介
1.1 概述

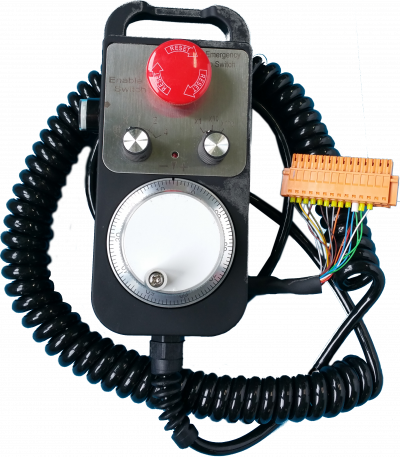

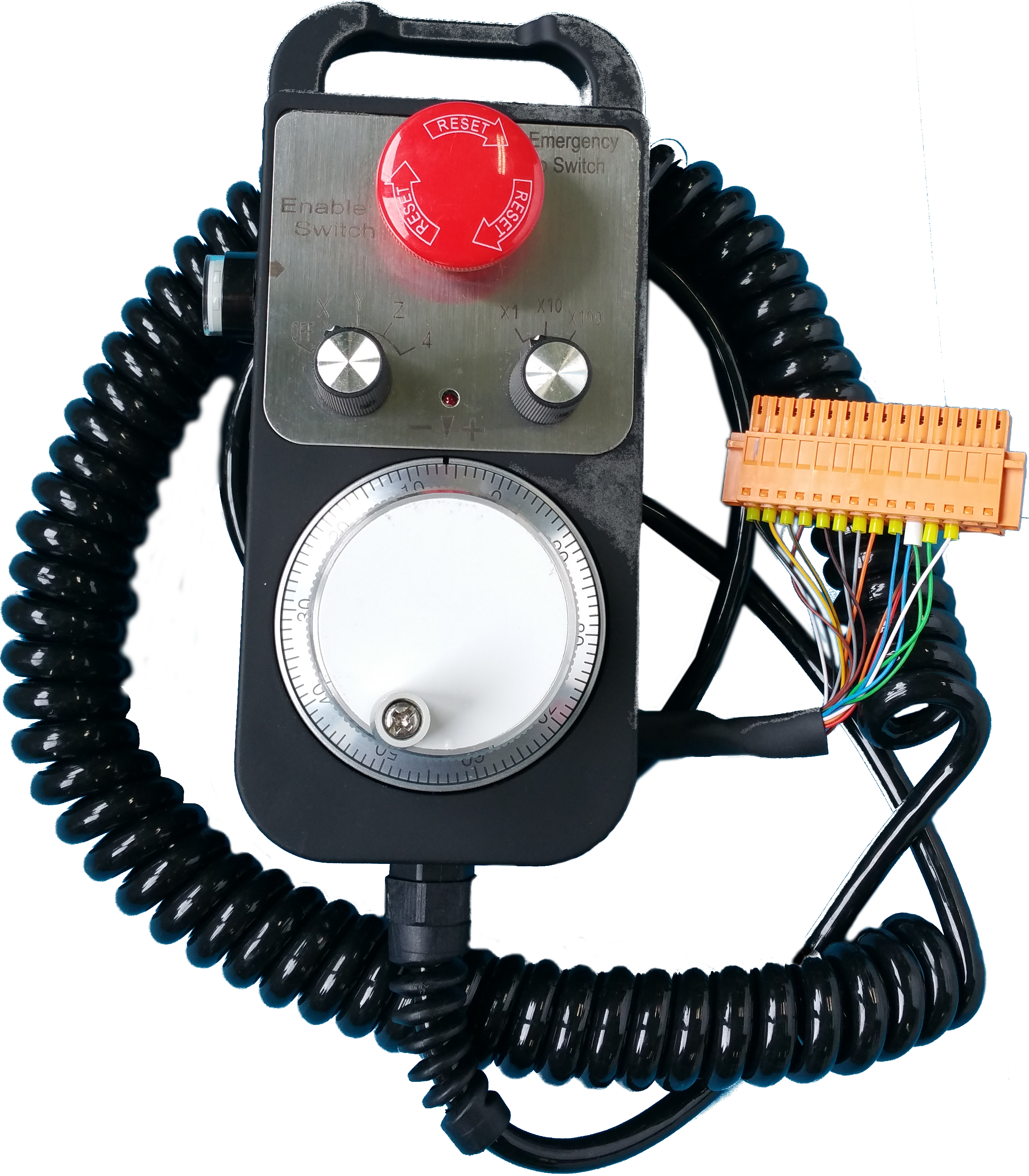

RosettaCNC Handwell A可用于手动操作，它的人体工学设计使其更易于使用，且被包在坚固的防抖容器中。它还配备了能使固定更牢固的磁铁。与Rosetta CNC控制器的连接采用了可靠性更高的钢索，可拆卸连接器处的弹簧也是防抖的。
手轮A的配置:
- 启动控制按钮
- 紧急按钮
- 转轴的选择器
- 三种程式的交换器1 – 1/10 – 1 /100，用其定义编码器的测量单位
- 实施所选轴运作的编码器
备注:
- 在自动模式下，编码器可以改变进料倍率值。
- 在手动模式下，启动控制按钮可以使所选轴归零。
1.2 手册中提到的信息
 | 实用信息与建议 |
|---|
.
 | . 注意，任何不按照本说明文件的使用行为都可能导致机械的运行不当或损坏。 |
|---|
.
 | 潜在危险和事故发生的风险 |
|---|
1.3 包装内容
- 手轮
- 固定支架
1.4 产品的识别
根据产品的序列号可以得到产品的详细信息，可根据此查找产品是否符合你们的要求。
1.4.1 产品标签
- a - 订货代码
- b - 生产日期： 指明制造年份月份
- c - 部件号： 识别订单代码的唯一代码
- d - 序列号： 每件产品独有的仪器序列号
- e - 硬件版本： 硬件版本和发行
1.4.2 序列号
该产品适用于以下版本
| 模型 | 功能 |
|---|---|
| RosettaCNC Handwhell A | 手轮A 四轴版 |
1.4.3 描述
| 名称 | 介绍 |
|---|---|
| 应急按钮 | 默认关闭 |
| 启动按钮 | 启动手轮运作 |
| 交换器 | 三个模式 1 - 1/10 - 1/100 |
| 选择器 | 五个模式, OFF - X - Y - Z - 4 |
| 编码器 | 100 个模块可选 |
| 线 | 钢索，1.7米长，(伸长3米) |
| 支架 | 带磁铁 |

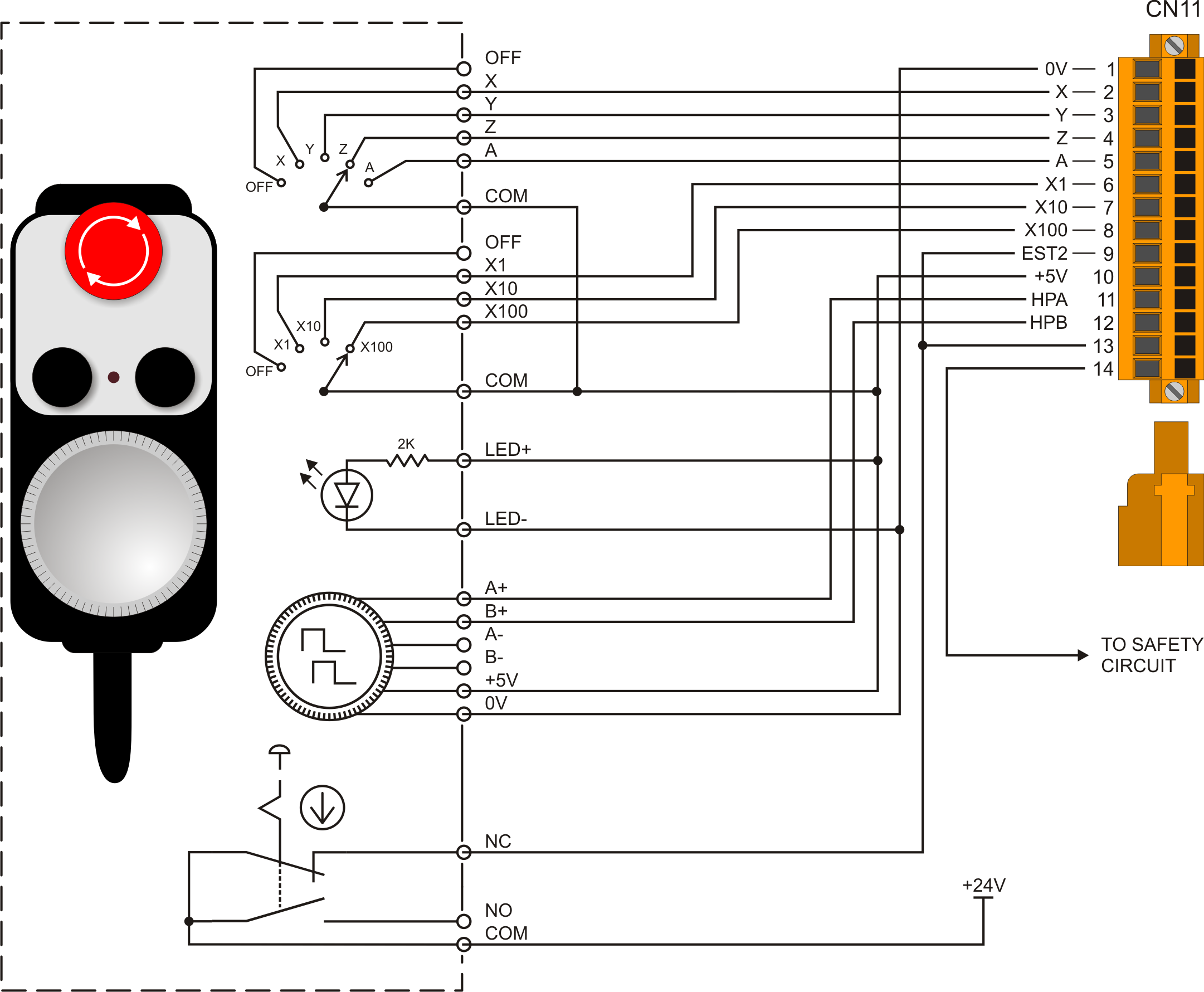

2. 连接
3. 安装
4. 设置

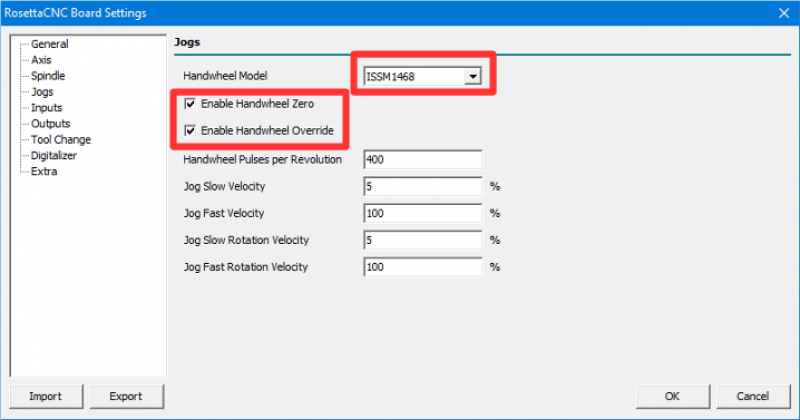

使用手轮需要按照下图正确设置数值（RosettaCNC 设置板）:
图2：手轮配置

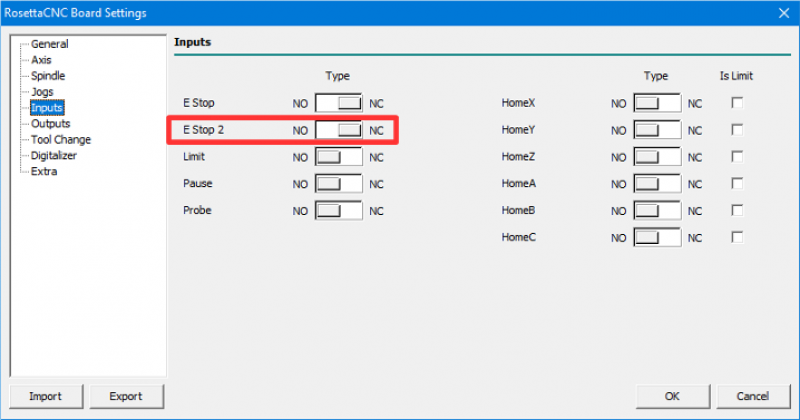

在EST2接入时设置：
图3：EST2接口设置
5. 贡献
我们提前感谢想要报告错误或改进文档内容的所有人。
请写信到：support@rosettacnc.com
