IQ024 - Manuale di installazione e manutenzione
Gentile Cliente,
Grazie per aver acquistato questo prodotto. Questo documento vuole raccogliere tutte le informazioni necessarie per l'installazione e l'utilizzo di questo accessorio.
Serve assistenza ?
Scrivete nel forum presente nel sito www.RosettaCNC.com oppure inviate una email al seguente indirizzo: support@rosettacnc.com, il team di sviluppo di RosettaCNC sarà lieto di rispondervi in tempi brevi.
I diritti d'autore di questo manuale sono riservati. Nessuna parte di questo documento, può essere copiata o riprodotta in qualsiasi forma senza la preventiva autorizzazione scritta. RosettaCNC Motion® non presenta assicurazioni o garanzie sui contenuti e specificatamente declina ogni responsabilità inerente alle garanzie di idoneità per qualsiasi scopo particolare. Le informazioni in questo documento sono soggette a modifica senza preavviso. RosettaCNC Motion® non si assume alcuna responsabilità per qualsiasi errore che può apparire in questo documento. RosettaCNC Motion® è un marchio registrato.
Informazioni
 |
||||
| Documento: | MIMIQ024 | |||
|---|---|---|---|---|
| Descrizione: | Manuale di installazione e manutenzione | |||
| Link: | http://wiki.rosettacnc.com/doku.php/hardware:accessori:rosettacncIQ024 | |||
| Release documento | Release Hardware | Descrizione | Note | Data |
| 01 | 01 | Nuovo manuale | / | 25/03/2025 |
1. Introduzione
1.1 Descrizione generale
L'IQ024 è un'interfaccia che può avere più funzionalità.
- permette di generare un segnale PWM proporzionale ad un segnale analogico che le arriva in ingresso. Il segnale in ingresso è quello tipico di una uscita analogica 0-10V. Il segnale PWM permette di comandare per esempio un laser, che solitamente necessita di un segnale PWM per regolare l'intensità del raggio luminoso.
- permette di generare un segnale analogico 0-10V a partire da dei segnali digitali in ingresso
- permette di generare un clock di 10Khz comandato da 2 ingressi.
1.2 Simboli utilizzati nel manuale
Informazioni utili e suggerimenti.
Avvertimenti, il mancato rispetto di questi avvertimenti può portare ad un funzionamento inadeguato o danni al dispositivo.
Potenziale pericolo e possibile rischio di infortunio.
1.3 Contenuto della confezione
- n.1 IQ024
- n.2 morsetti a molla
1.4 Identificazione del prodotto
In base al Codice d'ordinazione dello strumento è possibile ricavarne esattamente le caratteristiche.
Verificare che le Caratteristiche dello strumento corrispondano alle Vostre esigenze.
1.4.1 Etichetta prodotto
- a - Codice di ordinazione
- b - Data di produzione: indica la settimana e l'anno di produzione
- c - Part number: codice univoco che identifica un codice d'ordinazione
- d - Serial number: numero di serie dello strumento, unico per ogni pezzo prodotto
- e - Versione hardware: versione e release dell'hardware
1.4.2 Versioni hardware
| Part number | Modello | Caratteristiche |
|---|---|---|
| 96460228 | IQ024/P | Generatore di PWM proporzionale ad un segnale analogico 0-10V. A 0V il PWM ha un Duty Cycle del 0%. A 10V il PWM ha un Duty Cycle del 100%. - AN1 ingresso analogico 0-10V - IN1, IN2 ingressi di abilitazione, entrambi gli ingressi devono essera a 1 per generare il PWM |
| 96460229 | IQ024/C | Genera un clock di 10Khz comandato da 2 ingressi. - IN1 fa partire il clock - IN2 ferma il clock - AO è l'uscita digitale dove viene fornito il segnale di clock 0-12V |
1.5 Dimensioni meccaniche
Quote in mm
1.6 Installazione meccanica
Il fissaggio su quadro viene effettuato tramite l'aggancio dello strumento ad una guida omega.
 |
| Guida Omega: DIN 46277/ 3 |
2. Collegamenti
Per informazioni riguardanti le sezioni dei cavi utilizabili ed i connettori usati, consultare l'application note AN001
Le caratteristiche elettriche sono riportate nel paragrafo Caratteristiche elettriche.
Gli esempi di collegamento sono riportati nel paragrafo Esempi di collegamento
2.1 Power supply
Il cablaggio deve essere eseguito da personale specializzato e dotato degli opportuni provvedimenti antistatici.
Prima di maneggiare lo strumento, togliere tensione e tutte le parti ad esso collegate.
L'IQ024 viene alimentato con una tensione nominale di 24Vdc ai pin 1 e 2 di CN1.

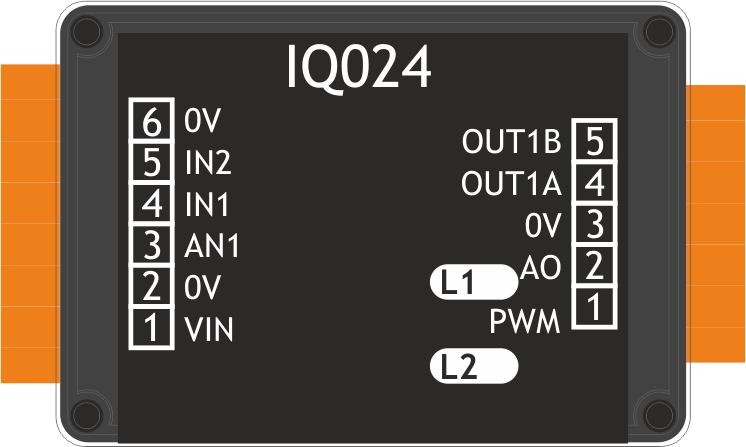

2.2 Connettori
2.2.1 CN1
| CN1 | Morsetto | Simbolo | Descrizione |
|---|---|---|---|
 | 1 | VIN | Ingresso alimentazione (12÷28V dc) |
| 2 | 0V | Ingresso alimentazione (0V dc) | |
| 3 | AN1 | Ingresso analogico 1 | |
| 4 | IN1 | Ingresso di abilitazione 1 | |
| 5 | IN2 | Ingresso di abilitazione 2 | |
| 6 | 0V | Comune ingressi |
2.2.2 CN2
| CN2 | Morsetto | Simbolo | Descrizione |
|---|---|---|---|
 | 1 | PWM | Uscita PWM (0-5V) |
| 2 | AO | Uscita Analogica (0-12V) | |
| 3 | 0V | Comune del PWM | |
| 4 | O1A | Collettore OPTO | |
| 5 | O1B | Emettitore OPTO |
3. Funzionamento
3.1 Versione IQ024/P
Generatore di PWM proporzionale ad un segnale analogico 0-10V. A 0V il PWM ha un Duty Cycle del 0%. A 10V il PWM ha un Duty Cycle del 100%.
- AN1 ingresso analogico 0-10V
- IN1, IN2 ingressi di abilitazione, entrambi gli ingressi devono essera a 1 per generare il PWM
3.2 Versione IQ024/C
Genera un clock di 10Khz comandato da 2 ingressi.
- IN1 fa partire il clock
- IN2 ferma il clock
- AO è l'uscita digitale dove viene fornito il segnale di clock
3.2.1 Caratteristiche
- E' presente un filtro di 8us hardware sugli ingressi
- Tra l'arrivo dell'impulso di IN1 al micro ed il primo fronte di salita del clock ci può essere un ritardo massimo di 140us.
- Tra l'arrivo dell'impulso di IN2 al micro e l'ultimo fronte di salita del clock ci può essere un ritardo massimo di 40us.
- Clock di 10KHz 12V
4. Esempi di collegamento

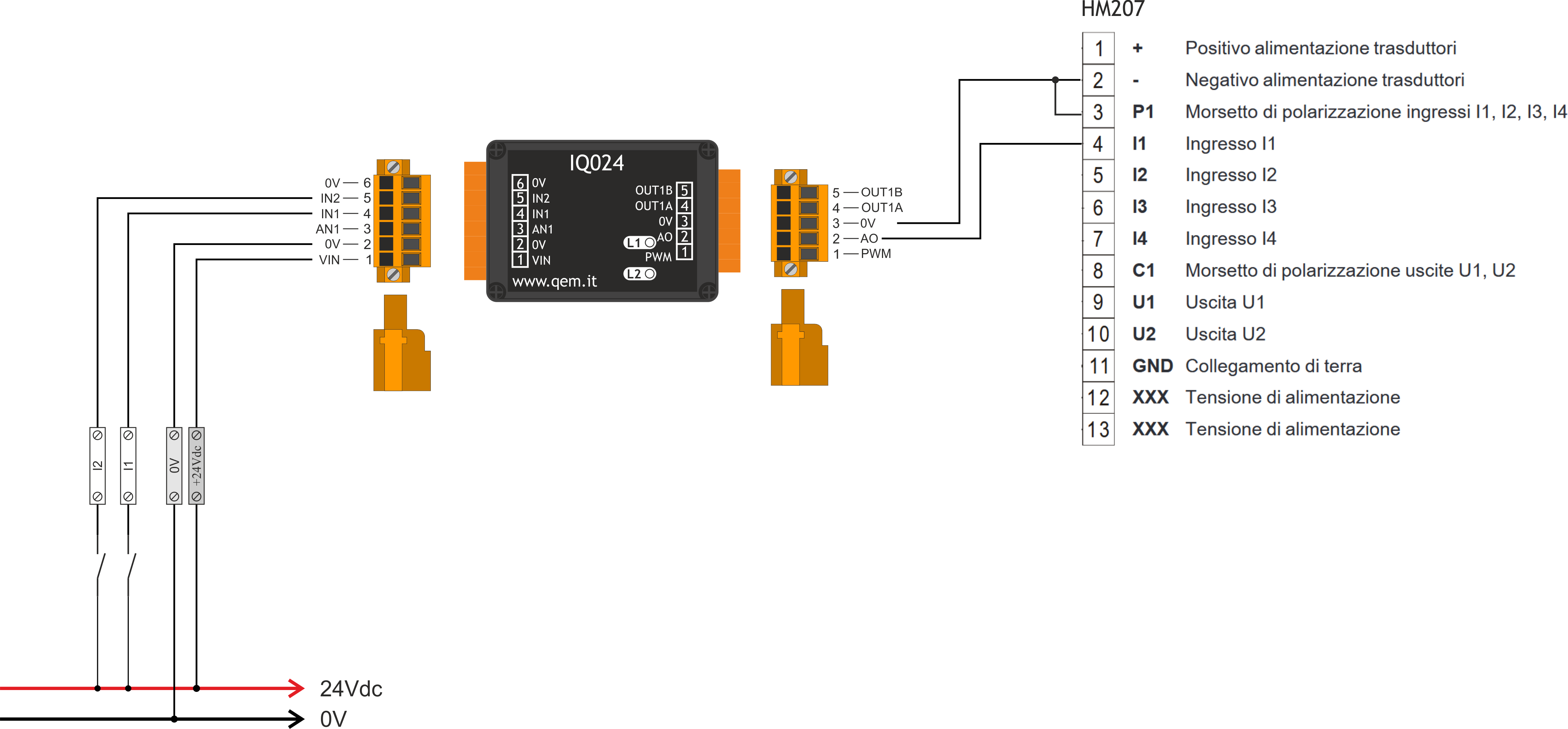

4.1 Collegamento ad un HM207.11

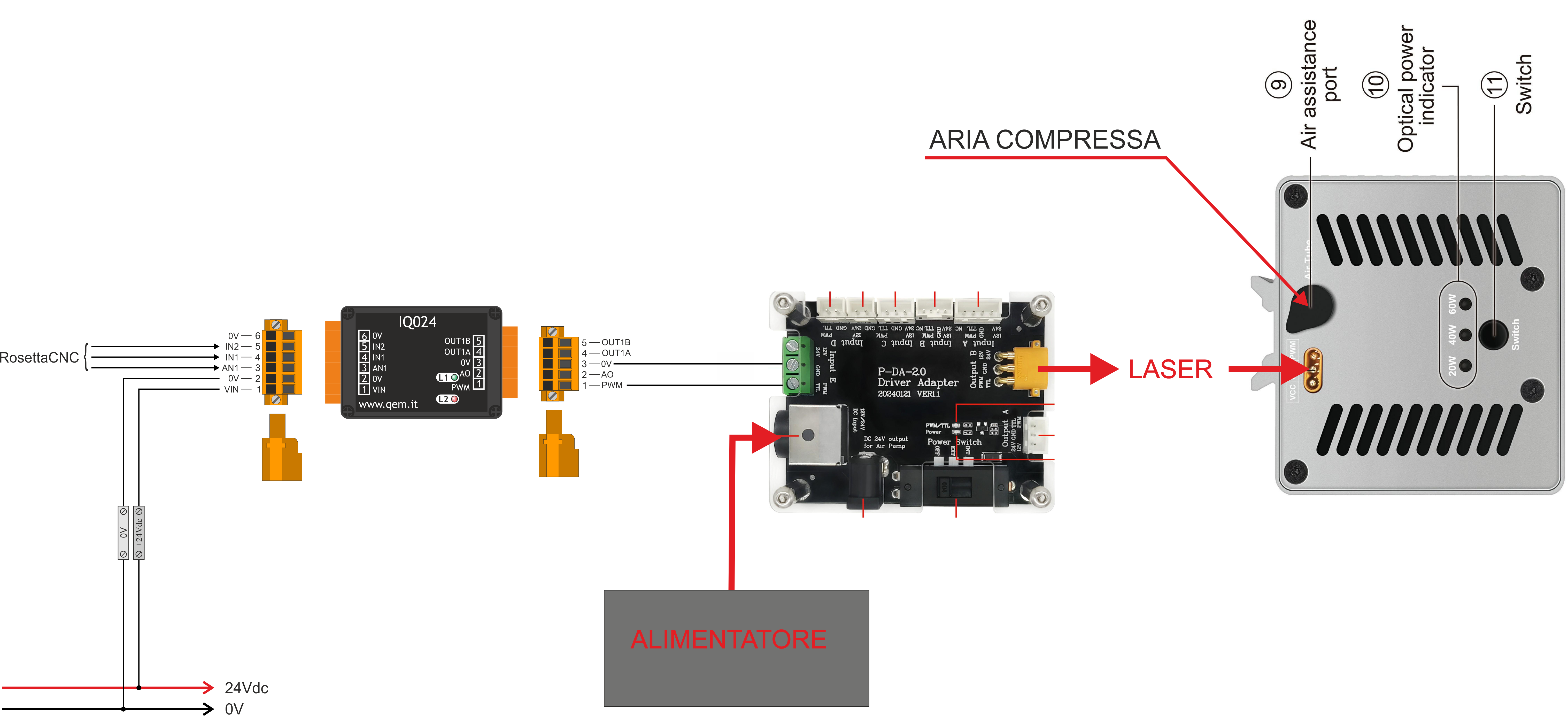

4.2 Collegamento interfaccia laser K60
